Universität Innsbruck — Schallvorhänge für sensible Forschungsräume
Ausgangslage
Die Aufgabe
Am Institut für Zoologie der Universität Innsbruck bestand eine besondere akustische Anforderung: In den Forschungsräumen kommen sensible Elektronenmikroskope zum Einsatz, deren Betrieb durch Störungen aus der Umgebung beeinflusst werden kann. Zusätzlich stellt die Lage in Nähe des Flughafens Innsbruck eine erhöhte akustische Belastung dar. Gesucht war daher keine rein dekorative Vorhanglösung, sondern eine technisch wirksame Maßnahme zur Reduktion von Schalleintrag und zur akustischen Beruhigung der Räume — robust, schwer entflammbar, präzise montierbar und integrierbar in eine funktionale Labor- und Forschungsumgebung.
Vorgehen
Die Planung
Wavetex plante mehrere großformatige, dreilagige Schallvorhänge für unterschiedliche Wand- und Raumabschnitte. Grundlage war ein funktionaler Aufbau mit zwei schallabsorbierenden Außenlagen und einer schallharten Innenlage. Dadurch wird die Wirkung nicht nur über textile Absorption, sondern auch über eine zusätzliche schalldämmende Ebene erzielt. Die Vorhänge wurden raumhoch mit einer fertigen Höhe von 300 cm ausgeführt und auf Schienensystemen vom Typ WT Office Track montiert. Insgesamt wurden Schienenlängen von 10 m, 6 m, 5 m und 4 m umgesetzt — jeweils inklusive Schallvorhang-Laufwagen, Feststeller und Deckenmontageclips.
Lösung
Die Umsetzung

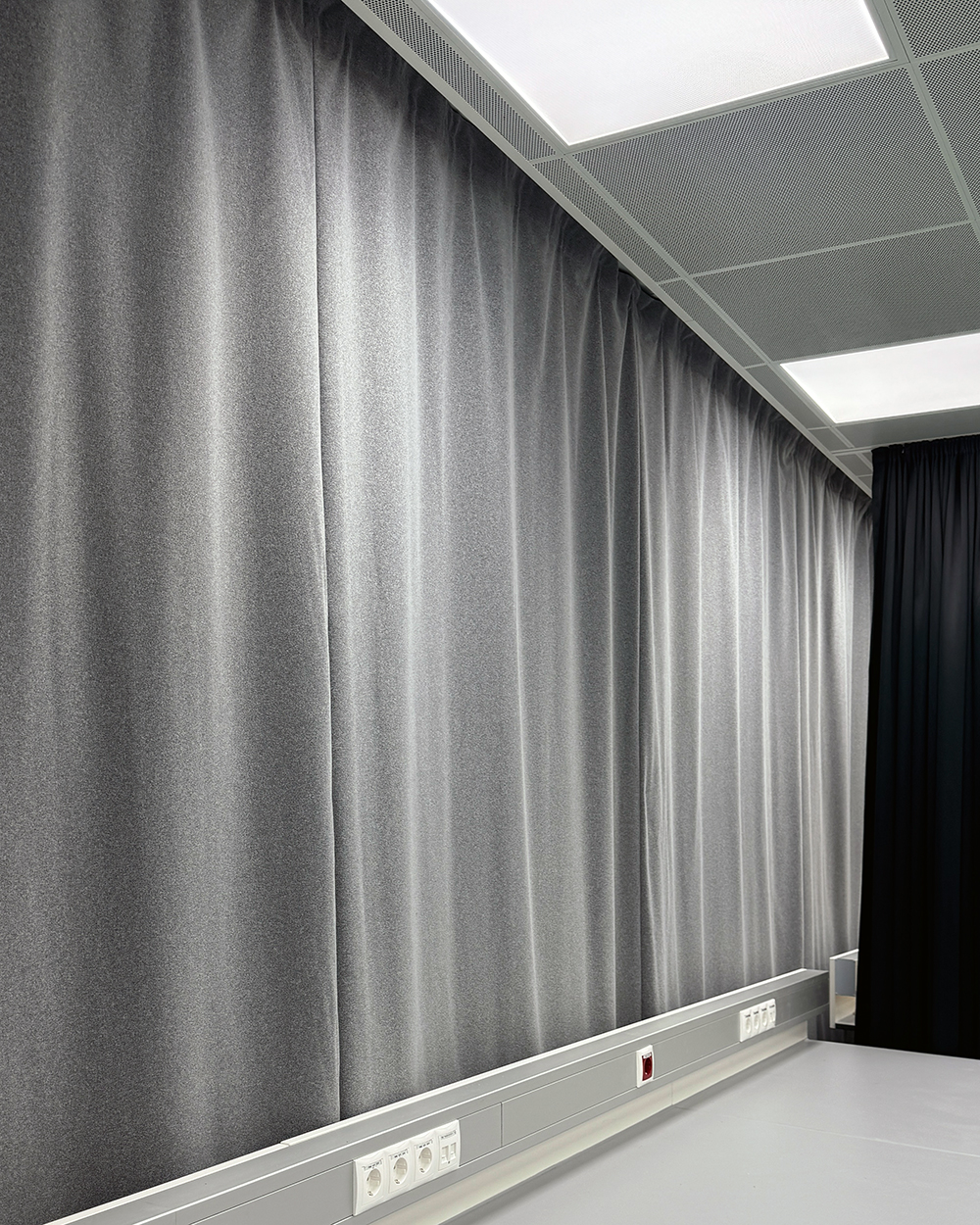

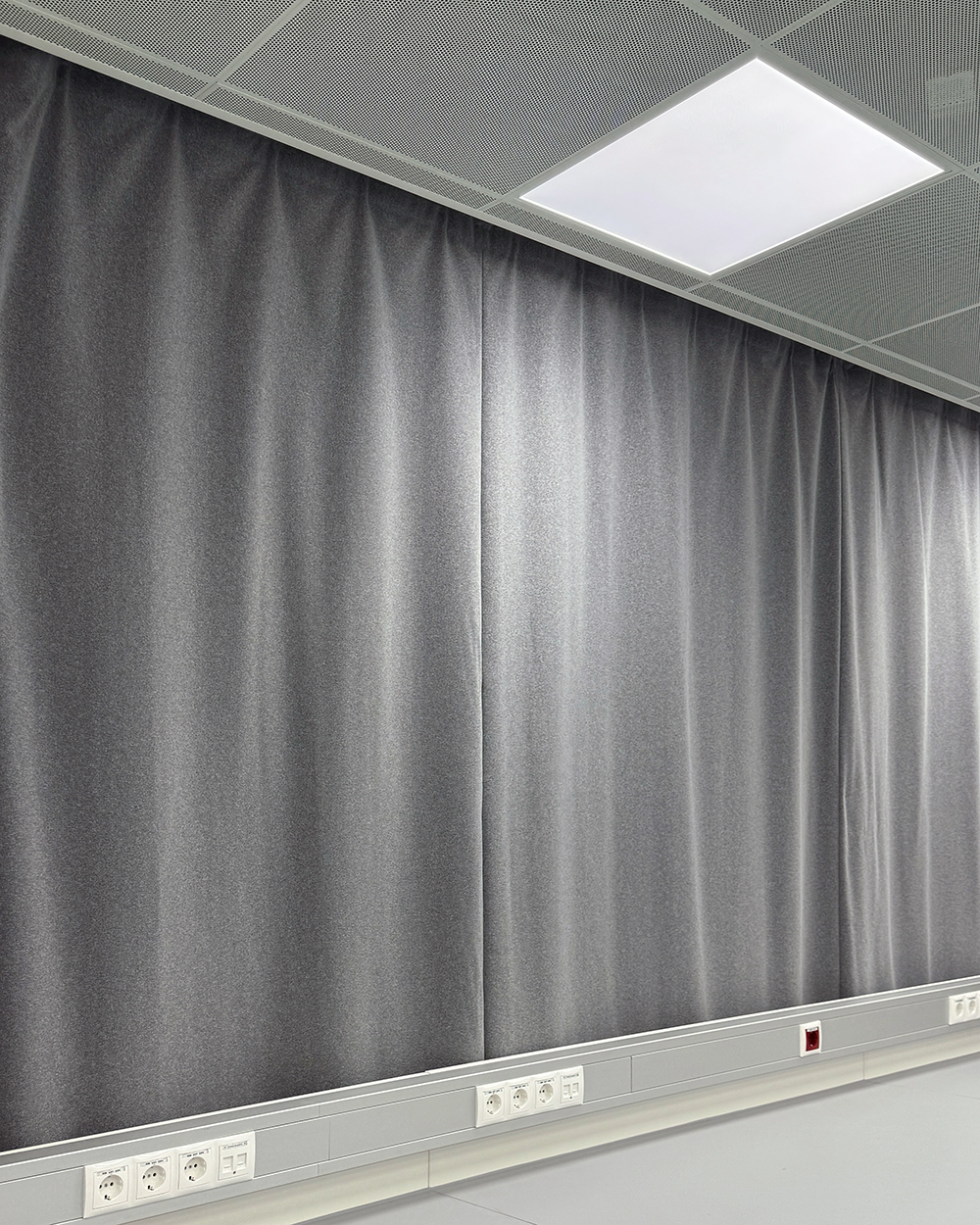

Die Lösung besteht aus vier maßgefertigten, dreilagigen Schallvorhängen mit Breiten von 10 m, 6 m, 5 m und 4 m. Als Außenlagen wurde der Akustikstoff Connor eingesetzt — schwer entflammbar nach EN 13773, Schallabsorberklasse B. Die Innenlage besteht aus einem schallharten Blackout-Gewebe mit Soft-Acrylat-Beschichtung, schwer entflammbar nach EN 13501. Durch den dreilagigen Aufbau mit einem Gesamtgewicht von ca. 1000 g/m² entsteht eine textile Schallschutzlösung, die deutlich über einen klassischen Akustikvorhang hinausgeht. Die Ausführung wurde mit 5% Faltenzugabe in Wave-Optik umgesetzt — trotz technischer Funktion ein ruhiger, gleichmäßiger Fall. Das angegebene Schalldämm-Maß beträgt R(W) 11 dB im Bereich zwischen 100 Hz und 5000 Hz und unterstützt die akustische Entkopplung sensibler Forschungsbereiche.
Lieferumfang
Was wurde geliefert
- 4 dreilagige Schallvorhänge für Forschungsräume der Universität Innsbruck
- Fertige Vorhanggrößen: 1000 × 300 cm, 600 × 300 cm, 500 × 300 cm und 400 × 300 cm
- Außenlagen aus Connor, Farbe 8004 — Schallabsorberklasse B, schwer entflammbar nach EN 13773
- Innenlage aus schallhartem Blackout-Gewebe mit Soft-Acrylat-Beschichtung, schwer entflammbar nach EN 13501
- Gesamtgewicht ca. 1000 g/m²
- Schalldämm-Maß R(W) 11 dB, 100 Hz bis 5000 Hz
- Schienensystem WT Office Track, alu natur
- Schienenlängen: 10 m, 6 m, 5 m und 4 m, Deckenmontage bzw. Montage an bauseits tragfähiger Unterkonstruktion
- Schallvorhang-Laufwagen, Feststeller und Deckenmontageclips
- Lieferung und Montage am Institut für Zoologie, 6020 Innsbruck
Galerie
Eindrücke aus dem Projekt.
